Što je specifikacija diskretnog završetka žice u IPC-u subminijaturnog D{0}}konektora? Za diskretni završetak žice D-sub konektora, IPC specifikacija kao u nastavku.
Cilj - Klasa 1,2,3
• Krajevi žica poravnati su s završnim pokrovnim pločama ili se produžuju manje
od 0,5 mm [0,02 in].
Prihvatljivo - Klasa 1,2,3
• Žica može dosezati do kraja slobodnog prostora.
Greška - Klasa 1,2,3

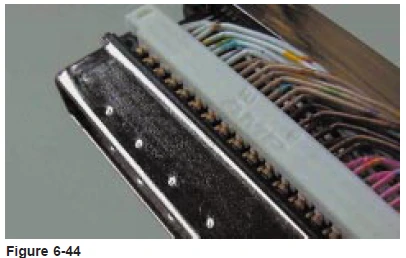

• Žica udubljena (Slika 6-44).

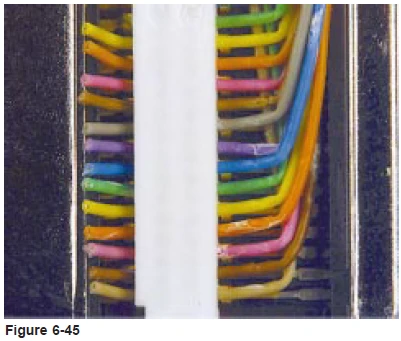

• Žica je savijena prema gore u slobodnom prostoru iznad vrha
tijelo konektora (Slika 6-45).
• Poklopna ploča završetka je slomljena ili deformirana (Slika 6-46,
47).
• Osnovni metal kontakta je izložen (nije prikazano).
• Kontakt je savijen nakon završetka i ne pristaje unutar
utori poklopca završetka (nisu prikazani).
• Poklopci nisu u potpunosti nalijegali na kućište konektora
krajevi poklopca ili poklopac je jasno konveksan u sredini (nije prikazano)
